EC Insulator Jiangxi Co., Ltd. er en af de mest pålidelige producenter og leverandører af 750 kva tør type transformer i Kina. Med rigelig erfaring er vi forpligtet til at tilbyde brugerdefineret service af høj kvalitet. Du er velkommen til at engros premium 750 kva tør type transformer lavet i Kina her fra vores fabrik.

Produktintroduktion

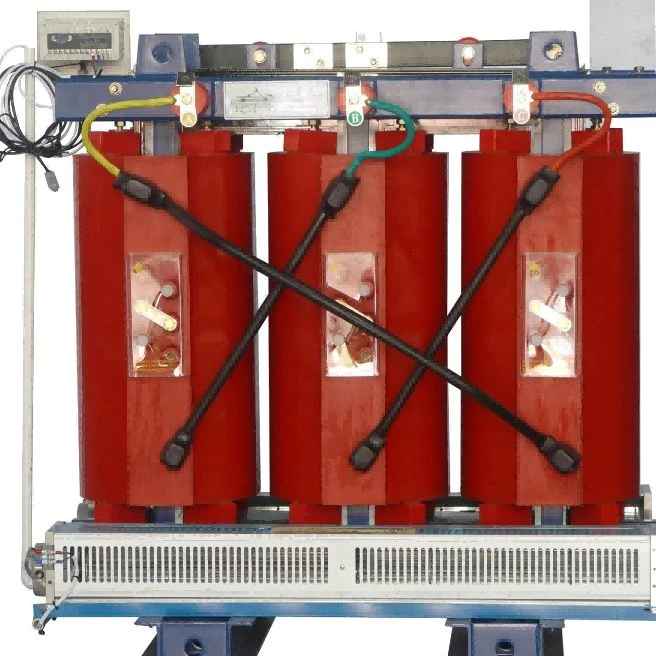

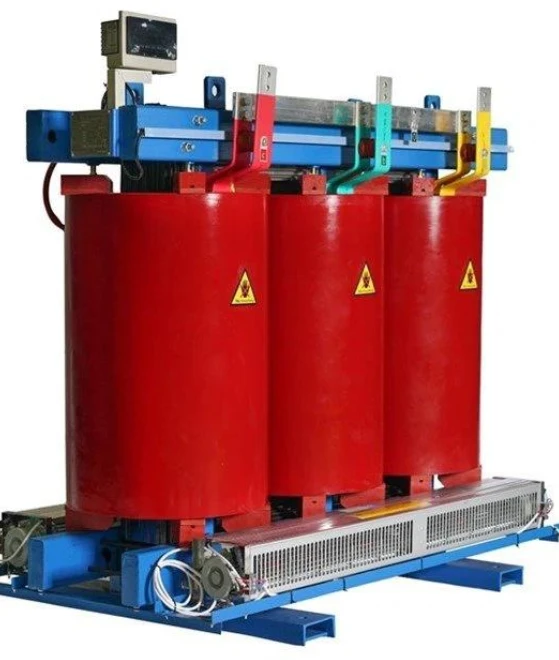

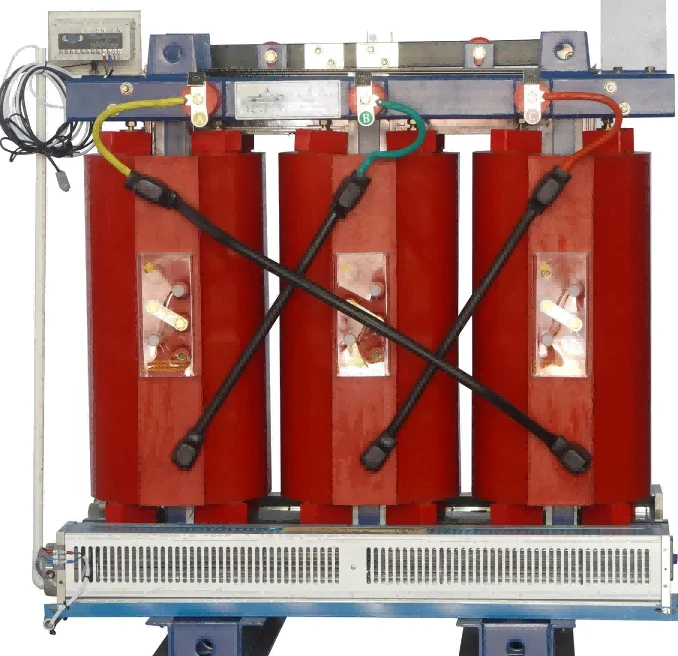

750 kVA-transformatoren af tør type vælges almindeligvis til indendørs distributionssystemer, hvor der kræves strømforsyning med medium-kapacitet til industrielle og kommercielle faciliteter. Typiske anvendelser omfatter produktionsanlæg, kontorbygninger, hospitaler, datacentre og andre projekter med dedikerede elektriske rum.

I mange installationer er transformatorkapaciteten bestemt af mere end det nuværende effektbehov. Udstyrsegenskaber, driftsplaner, fremtidig belastningsudvidelse og tilgængelig installationsplads gennemgås også under udvælgelsesfasen.

Ved at bruge epoxyharpiksstøbt isolering i stedet for flydende isolering undgår denne transformer de olielækageproblemer, der normalt er forbundet med olienedsænkede enheder. Den solide isoleringsstruktur reducerer også rutinemæssigt vedligeholdelsesarbejde i forbindelse med olieinspektion og -udskiftning.

For en 750kVA tør type transformer skal elektriske parametre såsom spændingsforhold, frekvens, impedansspænding og forbindelsesgruppe bekræftes før produktion. Disse detaljer påvirker direkte viklingsdesign, temperaturydelse og kompatibilitet med kundens distributionsnetværk.

Teknisk design og hovedfunktioner

Transformerens ydeevne afhænger af koordinationen mellem det magnetiske kredsløb, viklingsarrangementet og isoleringssystemet.

Korn-orienterede siliciumstålplader bruges til kernesamlingen. Under fremstillingen kontrolleres skæreprocessen og stablingstilstanden omhyggeligt, fordi kernekvaliteten har en direkte indflydelse på tab uden-belastning, driftseffektivitet og akustisk ydeevne.

Viklesektionen anvender iltfrie-kobberledere. Sammenlignet med almindelige ledermaterialer hjælper kobber med stabil ledningsevne med at opretholde den nuværende transmissionsydelse under kontinuerlige belastningsforhold. Viklestrukturen er også designet med hensyn til mekanisk styrke under kort-kredsløbsforhold.

En vakuum epoxyharpiksstøbeproces påføres efter spoleproduktion. I stedet for blot at dække viklingsfladen, trænger harpiksen ind i isoleringshuller og danner en kompakt fast struktur efter hærdning. Kontrol af vakuumtryk, harpikstilstand og hærdningstemperatur er vigtig i denne fase.

Til applikationer, der kræver driftstilstandsovervågning, kan PT100 temperatursensorer installeres på viklingsfaser. Temperaturdata indsamlet under drift kan hjælpe vedligeholdelsespersonale med at identificere unormale temperaturændringer på et tidligt tidspunkt.

Applikationer og installationsbetingelser

Fabrikker med produktionsudstyr er et af de almindelige anvendelsesområder for dette kapacitetsområde. I sådanne projekter er ingeniører normalt opmærksomme på motorens startstrøm, belastningsudsving og påvirkningen af kraftelektronisk udstyr.

Erhvervsbygninger og offentlige faciliteter har ofte forskellige prioriteter. Begrænset elrumsplads, ventilationsarrangement, støjkrav og brandsikringsforskrifter kan påvirke den endelige installationsplan.

Hospitaler og datacentre kræver stabil elektrisk drift, fordi mange tilsluttede systemer ikke kan tåle uventede afbrydelser. Transformatorvalg overvejes derfor sammen med det overordnede strømfordelingsdesign.

Miljøforhold bør ikke overses ved projektering. Temperatur, luftfugtighed, højde og forureningsniveau kan påvirke isoleringskoordinering og køleydelse, især i kystområder eller industriområder.

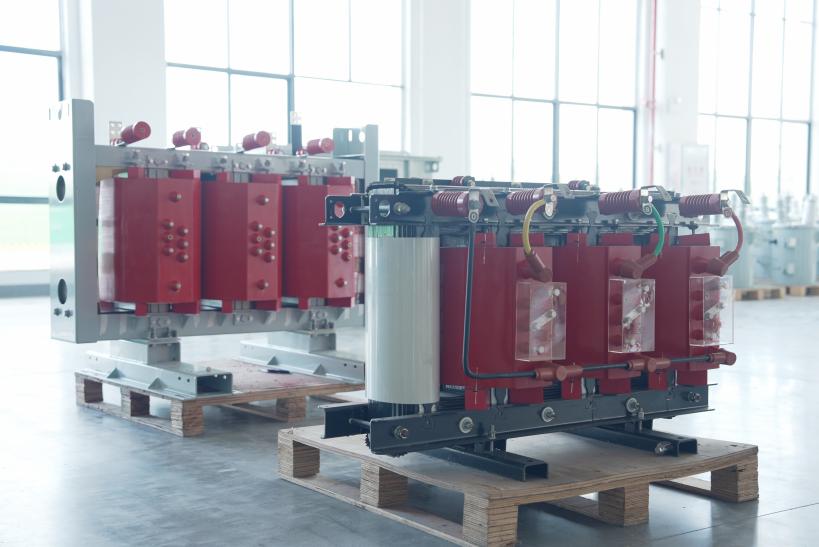

Fremstillingsproces og kvalitetskontrol

Produktionen begynder med indgående materialeinspektion. Siliciumstålplader, kobberledere, epoxyharpiksforbindelser og isoleringsmaterialer kontrolleres, inden de går ind på værkstedet.

Efter materialegodkendelse fortsætter fremstillingsprocessen med kernemontage, spoleproduktion, isoleringsbehandling og slutmontage. Hvert trin har sine egne kontrolkrav, fordi den elektriske ydeevne afhænger af nøjagtigheden af flere produktionstrin.

Vakuumstøbning er en kritisk del af fremstilling af tør type transformatorer. Teknikere overvåger harpikstemperatur, vakuumforhold og hærdningstid under processen for at opretholde isoleringskonsistens gennem hele viklingsstrukturen.

Før afsendelse gennemgår færdige transformere fabrikstest. Standard inspektionselementer omfatter isolationsmodstand, viklingsmodstand, spændingsforhold, dielektrisk modstandsdygtighed og temperaturstigningstest.

Testresultater registreres sammen med produktionsdokumenter til kvalitetssporing og kundegennemgang.

Tekniske specifikationer

Punkt	Beskrivelse
Produkttype	Tør type distributionstransformer
Nominel kapacitet	750kVA
Fase	Tre fase
Frekvens	50Hz / 60Hz
Primær spænding	Tilpasset
Sekundær spænding	Tilpasset
Isoleringssystem	Støbt epoxyharpiksisolering
Afkølingsmetode	Naturlig luftkøling (AN)
Kernemateriale	Korn-orienteret siliciumstål
Oprulningsmateriale	Ilt-Fri kobber
Isoleringsklasse	F/H klasse
Temperaturovervågning	PT100 sensorer
Gældende standard	IEC 60076

Yderligere elektriske parametre, herunder impedansspænding, vektorgruppe og krav til kapsling, evalueres baseret på projektforhold.

Produktionskontrol og teknisk support

Kvalitetsstyring udføres gennem hele produktionsprocessen i stedet for kun ved den endelige inspektion.

Materialekontrol, procesovervågning og elektrisk test kombineres for at opretholde sammenhæng mellem forskellige transformatorenheder. Der lægges særlig vægt på isoleringskvalitet, monteringsnøjagtighed og testresultater.

For internationale projekter kan kunder kræve tekniske filer før installation eller godkendelse. EC INSULATOR kan udarbejde specifikationer, tegninger, testoptegnelser og andre relaterede dokumenter til ingeniørgennemgang.

Kommunikation under projektet fokuserer hovedsageligt på at bekræfte tekniske detaljer, undgå forskelle mellem den oprindelige designinformation og det endelige leverede udstyr.

Ofte stillede spørgsmål

Vores fabrik planlægger at tilføje nyt udstyr. Hvordan kan vi vide, om 750kVA er egnet?

Den passende kapacitet afhænger af den faktiske elektriske belastning snarere end bygningens størrelse.
For eksempel kan produktionsudstyr med motorer skabe højere startstrømme end normale kontorbelastninger. Belastningsegenskaber, arbejdstider og eventuel fremtidig udvidelse bør overvejes, før transformatorklassificeringen vælges.

Kan transformatoren leveres til forskellige spændingssystemer?

Ja. Forskellige spændingskonfigurationer kan fremstilles.
Kunder giver normalt oplysninger om det lokale net, herunder primær spænding, sekundær spænding, frekvens og tilslutningskrav. Ingeniørteamet gennemgår disse detaljer, før de færdiggør designet.

Hvilke oplysninger skal gives for tilbud?

Grundlæggende projektinformation omfatter transformerkapacitet, spændingsniveau, frekvens, fasenummer og installationssted.
Hvis projektet involverer særlige forhold såsom stor højde, høj temperatur eller forurenede miljøer, er yderligere detaljer nyttige til teknisk evaluering.

Hvilke test udføres før levering?

Hver transformer inspiceres før forsendelse.
Rutinemæssig fabrikstest omfatter isolationsmodstand, viklingsmodstand, spændingsforhold og dielektrisk modstå test. Testrapporter kan leveres sammen med forsendelsesdokumenterne.
