EC Insulator Jiangxi Co., Ltd. er en af de mest pålidelige producenter og leverandører af elektrokeramiske overspændingsafledere i Kina. Med rigelig erfaring er vi forpligtet til at tilbyde brugerdefineret service af høj kvalitet. Du er velkommen til at engros premium elektrokeramisk overspændingsafleder fremstillet i Kina her fra vores fabrik.
Produktoversigt

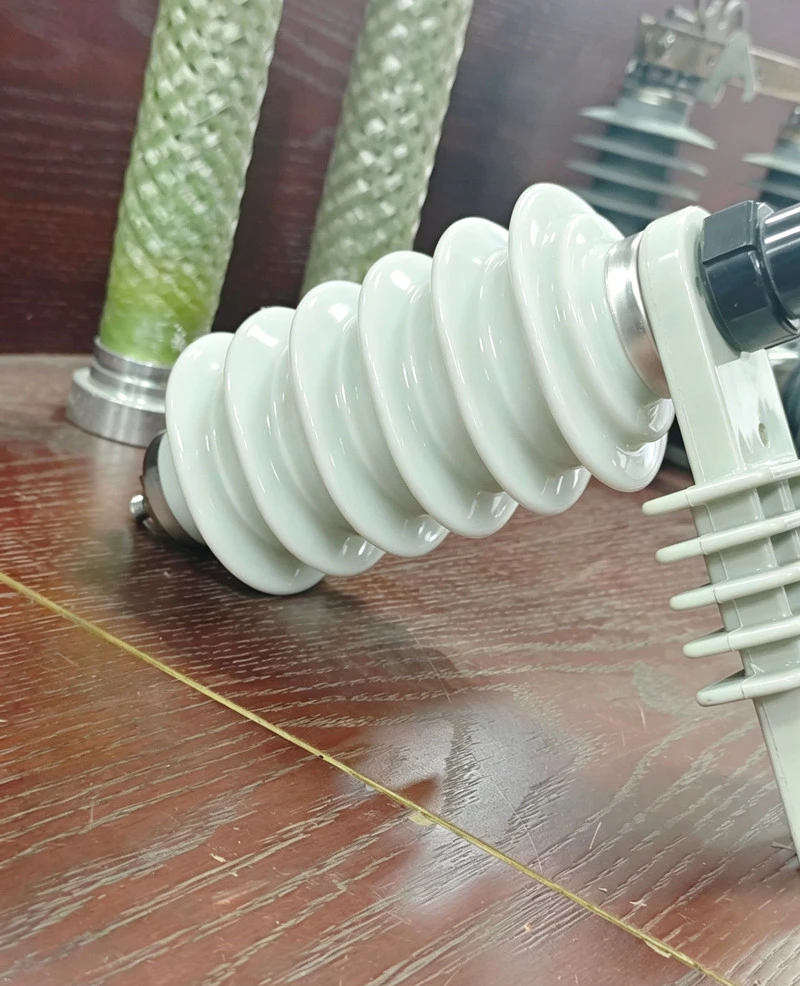

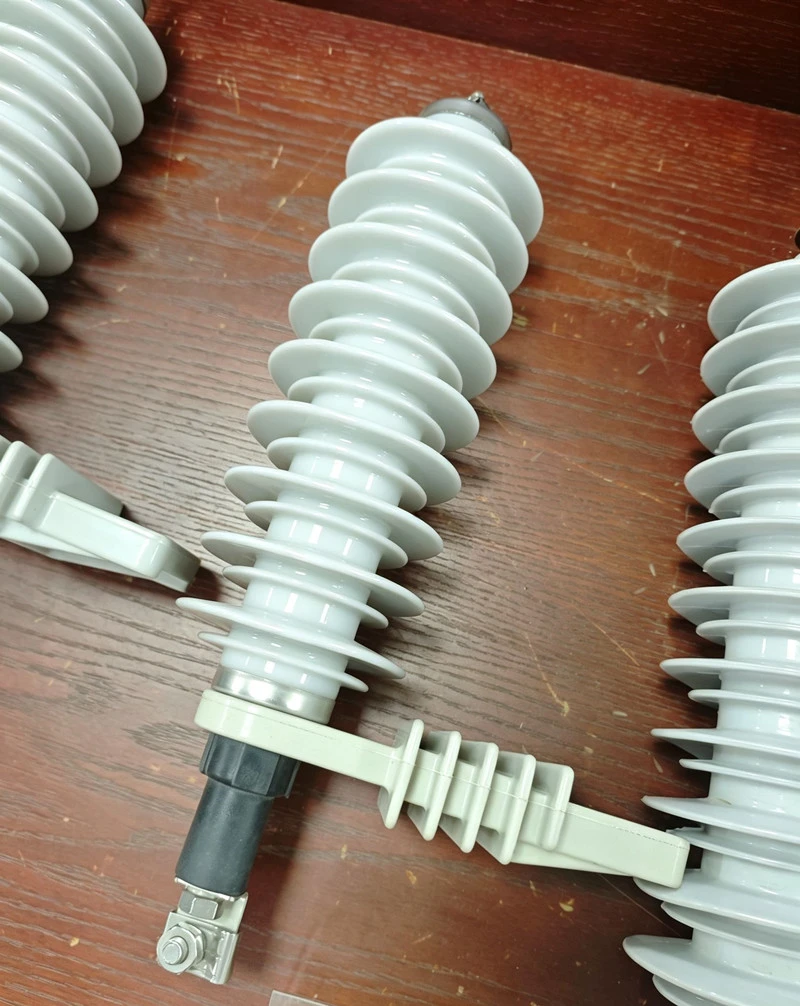

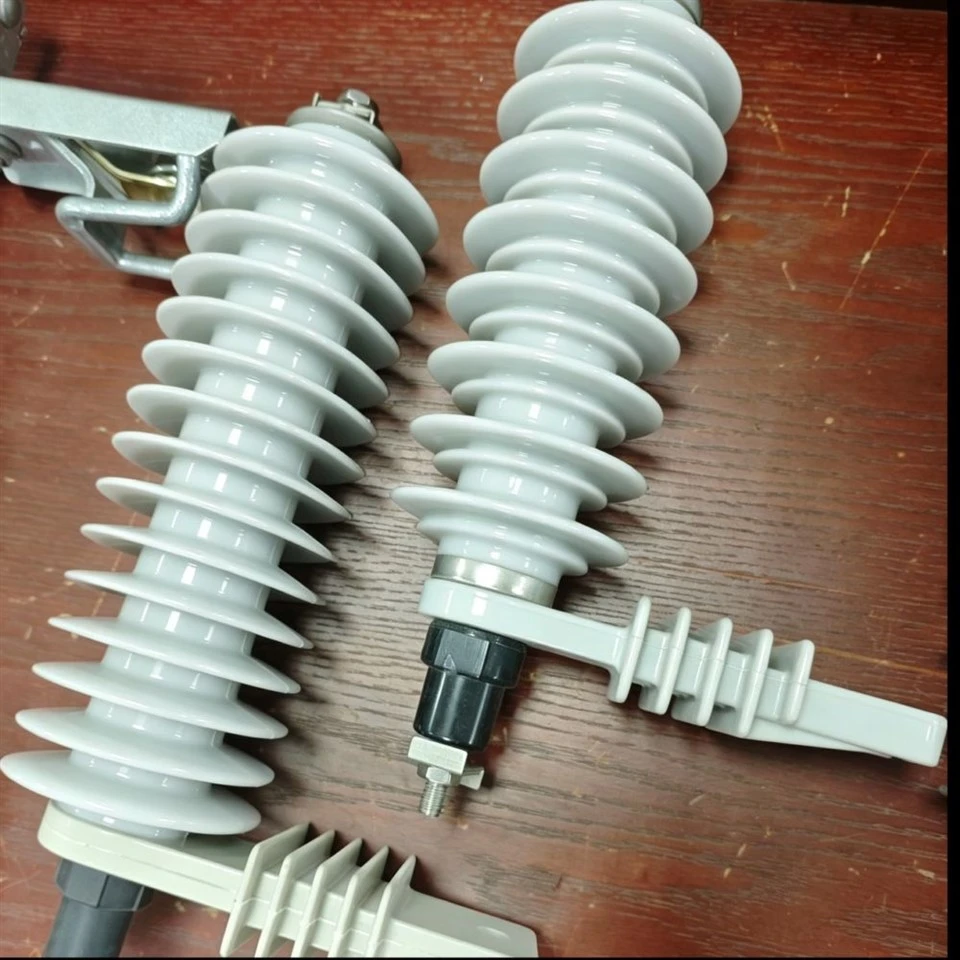

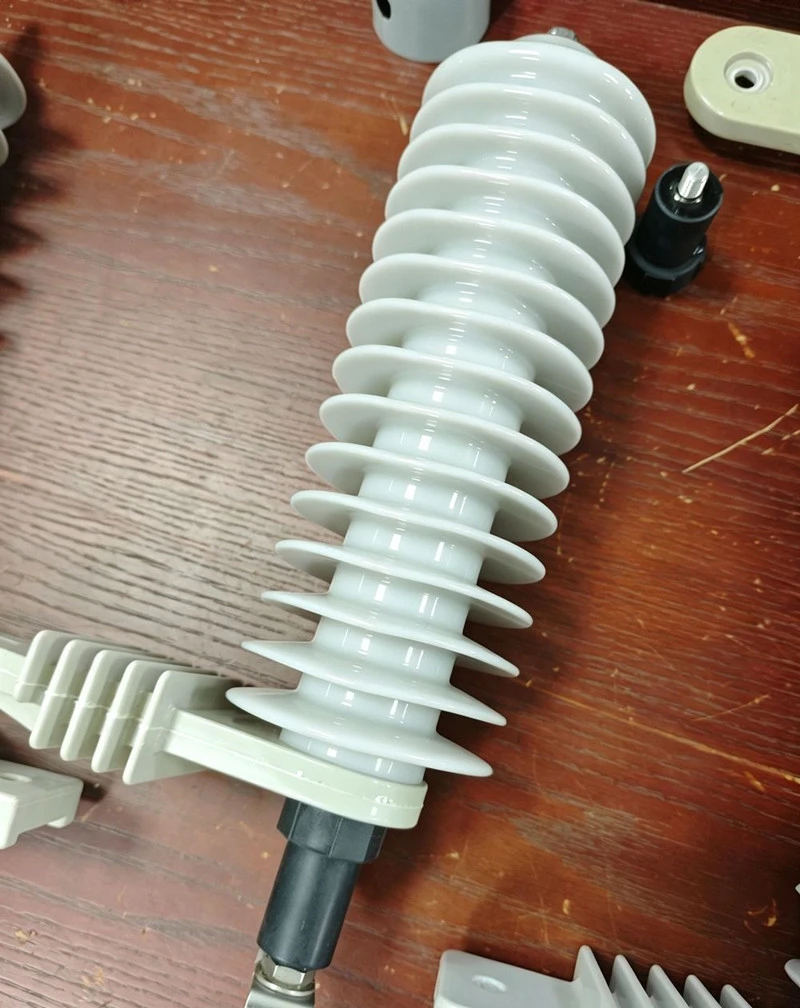

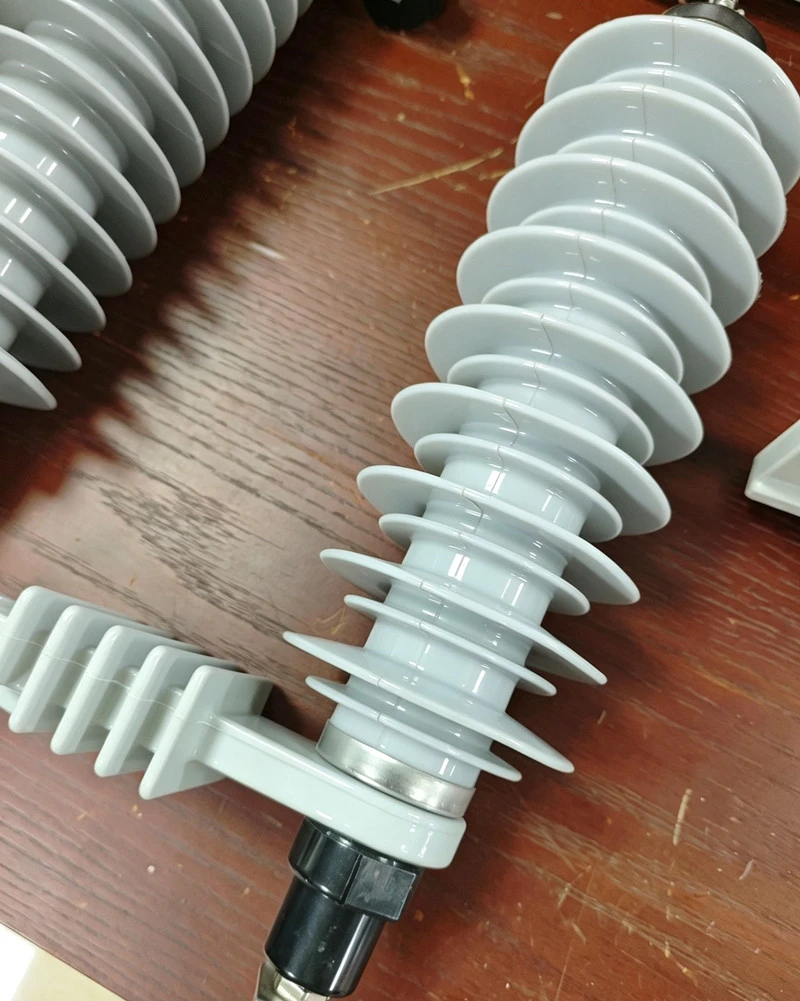

Denne elektrokeramiske overspændingsafleder anvender stablede zinkoxidvaristorskiver, der er forseglet i sintrede keramiske huse med høje-temperaturer for at undertrykke lynstød og skifteoverspænding. Under normal netdriftsspænding bevarer enheden god isolationsstatus. Når der opstår pludselige spændingsstigninger, bliver zinkoxidkernen hurtigt ledende og afleder overspændingsstrømmen ned i jorden.
Sammenlignet med polymerafledere leverer keramiske skaller bedre anti-ældningsydelse under udendørs forhold. Alligevel er keramisk materiale skørt af natur; hårdhændet håndtering under transport og-installation på stedet er den største årsag til produktskade. Det fuldt forseglede design afbryder regelmæssigt vedligeholdelsesarbejde, men periodiske visuelle kontroller er stadig nødvendige. Støvophobning og langsigtet-miljøerosion kan udløse skjulte fejl, hvis de ignoreres.
Produktklassificering og praktisk
Ansøgningsnoter
2.1 Distributionstype
Denne kompakte letvægtsmodel installeres almindeligvis på distributionspæle i landdistrikter og forstæder sammen med transformatorer, der er monteret på- stolper. Lynbeskyttelsesarrangementer på de fleste landlige luftledninger er ufuldstændige, hvilket gør mindre overspændingsinterferens til et tilbagevendende problem. Produktet kan monteres bekvemt uden store entreprenørmaskiner.
Vi har indsamlet masser af feedback fra feltoperationer. Dens relativt små keramiske skure samler støv gradvist efter lang tids-service. I tørt vejr kan overfladesnavs forårsage et lille fald i isoleringsevnen. En grundlæggende rengøring hvert år hjælper med at opretholde stabile arbejdsforhold.
2.2 Stationstype
Kraftige-afledere er designet til at beskytte indendørs udstyr i transformerstationer og kraftværker. Tykkere keramiske huse og forstærkede indvendige metalfittings gør det muligt for produktet at modstå høje impulsstrømme under netfejl. Det giver pålidelig beskyttelse til hovedtransformatorer, koblingsanlæg og samleskinnesystemer under langvarig-fuld-driftsforhold.
Den forstærkede konstruktion fører til en tungere totalvægt. Installationsteams skal sikre fast fastgørelse og korrekt jording. Kontinuerlige vibrationer vil sandsynligvis løsne terminaler, hvis installationen ikke er sikret korrekt.
2.3 Linjetype
Linje-afledere monteres lige på ledere. De bremser gradvise isoleringsforringelser forårsaget af hyppig lynaktivitet og mindsker chancen for uplanlagte linjeture. De er vidt udbredt på tværs af åbne landbrugsområder og bjergområder, hvor naturlig lynafskærmning er utilstrækkelig.
Et vigtigt punkt at bemærke: enhver revne på den keramiske ydre skal forårsaget af ekstern kraft vil hurtigt bryde den indvendige forsegling, hvilket forkorter hele produktets levetid betydeligt.
2.4 Brugerdefineret speciel type
Standardmodeller er ikke egnede til barske ekstreme driftsforhold. Vi justerer skurstruktur, krybeafstand og anti-korrosionsbehandling af metalkomponenter i henhold til de faktiske resultater fra undersøgelsen på stedet. Skræddersyede produkter gælder for høj-vindmølleparker med stærk ultraviolet stråling, kysttransformatorstationer med konstant salttåge og produktionssteder fyldt med suspenderet ledende støv.
Brugerdefinerede designs med udvidede skure giver meget bedre forureningsbestandighed. En ulempe er de justerede ydre dimensioner, som skaber en lille stigning i den samlede størrelse og forsendelsesvolumen.
Produktstruktur
3.1 Keramisk yderhus
Den sintrede ydre skal i ét stykke er lavet af elektrokeramik med høj-densitet og har paraplyskure i flere-lag. Denne struktur øger overfladens krybeafstand og reducerer i høj grad risikoen for forureningsoverslag i støvede, fugtige eller salt-spraymiljøer.
Vi bruger tykkere keramiske vægge for at minimere brud under lang oversøisk forsendelse. Som en praktisk afvejning- tilføjer dette design en lille vægt- og materialeomkostning sammenlignet med tyndere keramiske hylstre.
3.2 Zinkoxid Surge Absorption Core
Den indvendige overspændingsbeskyttelseskerne er samlet af præcisionszinkoxidskiver. Vi justerer stablingsmængden, så den passer til forskellige projektspændingsniveauer. Disse skiver skifter automatisk mellem isolerende og ledende tilstande for at tilpasse sig netspændingsændringer under drift.
Enheden kræver ingen rutinemæssig justering eller vedligeholdelse. Vigtigt er det, at feltpersonale ikke må åbne det forseglede hus. Uautoriseret adskillelse ødelægger den interne tætning og ugyldiggør produktgarantien.
3.3 Tætningskomponenter og metalbeslag
Dobbelte sammensatte gummipakninger forsegler begge ender af den keramiske skal og holder effektivt fugt og fint støv ude af den indvendige kernestruktur.

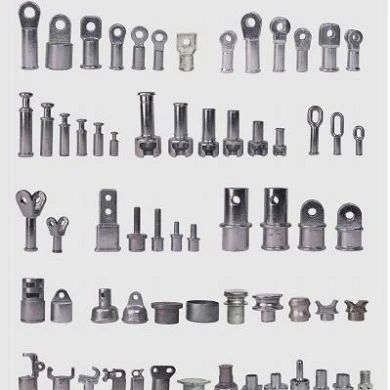

To hardwaremuligheder er tilgængelige: varmgalvaniseret-stål og 304 rustfrit stål. Galvaniserede armaturer er økonomiske til almindelige indre miljøer. Kystområder kræver dog hardware i rustfrit stål, da almindeligt galvaniseret tilbehør korroderer hurtigt under vedvarende salttåge og svækker jordforbindelsens pålidelighed over tid.
Produktets styrker og begrænsninger
Sintret keramik bevarer en stabil dielektrisk styrke efter mange års udendørs service. Polymerskaller lider almindeligvis af revner og ældning efter 6-8 år udsat for UV-lys, mens keramik næsten ikke mister isoleringsevnen, hvilket sparer gentagne udgifter til udskiftning af udstyr.
Den monolitiske struktur modstår vindvibrationer og milde ydre påvirkninger. Takket være fuld tætning er komplicerede eftersyn unødvendige; kun regelmæssige visuelle patruljer er nødvendige, hvilket letter arbejdsbyrden for operationsteams.
Det skal bemærkes, at ydeevnen falder langsomt i stærkt forurenede kyst- og industrizoner. Levetiden under så barske forhold vil være kortere end i almindelige indre miljøer.
Ansøgningsomfang
Elektrokeramisk overspændingsafleder-serie dækker spændingsgrader fra 3kV til 220kV. Egnede scenarier omfatter distributionsnetværk i byer og landdistrikter, mellemstore og store understationer, overliggende-langdistancetransmissionskredsløb,-højspændingssystemer til fabrikker på stedet, luftledninger til jernbanetræk, boosterstationer til vind- og solprojekter samt kemiske anlæg og minedriftssteder med alvorlig forurening.
Elektrisk ydeevne og installationstips
Elektrokeramisk overspændingsafleder tilpasser sig både 50Hz og 60Hz netfrekvenser, hvilket gør den kompatibel med de fleste almindelige strømstandarder, der bruges i oversøiske projekter. Lodret installation er altid vores foretrukne løsning til stabil lang-drift.
Når pladsbegrænsninger på-stedet kun tillader vandret montering, er vi nødt til at justere det interne stablingslayout af zinkoxidskiver i overensstemmelse hermed. Denne strukturelle tilpasning vil uundgåeligt forårsage små afvigelser i udledningsnøjagtighed, en begrænsning, der skal indregnes i det overordnede projektdesign.
Elektrokeramisk overspændingsafleder gennemgår fuld designverifikation og fabrikstestning i overensstemmelse med IEC 60099-serien og GB/T 11032 specifikationer, hvilket fuldt ud opfylder de tekniske kvalifikationskrav for internationale bud- og eksportprojekter.
Råvarekontrol og tilpasningsservice
Nøgleråmaterialer, herunder keramiske emner, zinkoxidskiver, forseglingsgummi og metalbeslag består strenge indgående tests før masseproduktion. Vi tilpasser skurdimensioner, krybeafstand og indretning baseret på forureningsniveauer og geografiske forhold.
Ikke-standardtilpasning er tilgængelig til specielle projekter, der dækker skalhøjde, monteringshulafstand, terminalstruktur og opgraderet anti-korrosionsbehandling. Vi leverer komplette monteringssæt og formelle dimensionstegninger til kundebekræftelse før produktion.
Kvalitetskontrolprocedurer

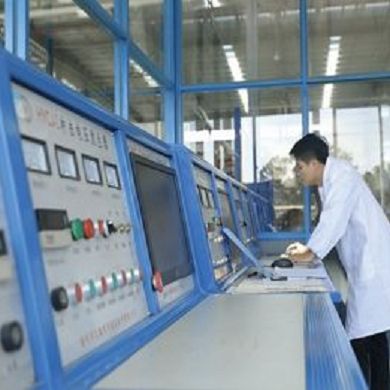

Inspektionen løber gennem hvert produktionstrin. Hvert parti af keramiske materialer testes for tæthed og sintringskonsistens. Hver zinkoxidskive gennemgår separat screening for at afvise defekte enheder med unormal lækstrøm.

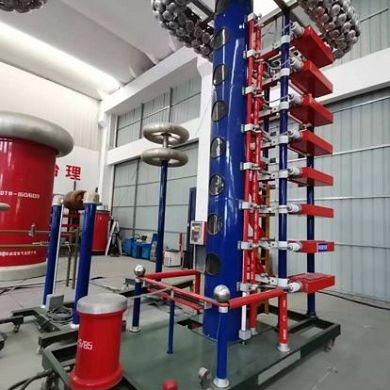

Der udføres stikprøvekontrol på halv{0}}færdige enheder. Færdige afledere gennemgår lækstrømstest, lynrestspændingstest og isolationsældningstest. Udvalgte partier gennemfører fugtig varmecyklustest for at verificere forseglingspålidelighed. Fuldstændige testrapporter kan leveres til afgivelse af tilbud og fortoldning.
Standarder og teknisk support
Produkterne opfylder relevante IEC internationale standarder og GB/T indenlandske specifikationer. Vi tilbyder målrettede råd om modelvalg i henhold til de faktiske webstedsforhold for at undgå over-specifikationer eller uoverensstemmende produktvalg.
Installationsvejledninger, driftsdokumenter og forenklede vedligeholdelsestjeklister findes. Fjernfejldiagnose og løbende reservedelsforsyning er tilgængelig for oversøiske partnere.
Forsendelse, betalingsbetingelser og kvalitetsforpligtelse
Prøver kan arrangeres til laboratorietests og små-feltforsøg. Kunder, der afgiver masseordrer, kan forhandle delvis tilbagebetaling af prøvegebyrer. Hver enhed er pakket ind med stød--bestandigt skum og pakket i desinficerede trækasser med tørremidler for at undgå fugtskader under søtransport.
Tilgængelige betalingsmetoder omfatter T/T og uigenkaldelig L/C. Fleksible vilkår kan diskuteres for langsigtede-samarbejdsvillige købere.
Alle produktionsregistre opbevares for sporbarhed. Vi leverer gratis erstatninger og teknisk vejledning for fabriks-oprindede fejl inden for garantien
